1、概述

在線測溫系統是通過對溫度進行數據采集操作，達到有效的實時監測目的；同時通過數據采集、分析等手段，為管理者提供相關的溫度數據。使管理者能更進一步的了解設備運行時的溫度狀況，為設備的檢修及維護提供參考。

2、運行界面

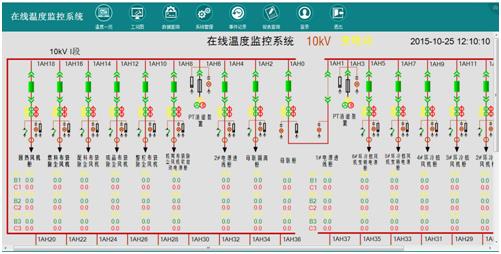

默認進入系統操控主界面。

3、數據查詢

在界面上點擊【數據查詢】按鈕，進入二級功能模塊。該功能模塊為管理者提供設備實時數據與歷史數據。

3.1實時數據

3.1.1實時值

查看設備所有參數的實時值（及變比），通道（在系統內程序編輯為設備與控制器所建立的一種信號溝通通道）的運行狀態和設備是否正常連接。

3.1.2實時值曲線

該界面顯示設備的實時運行數據（可隨機點取任何一個設備進行查看）。

3.2歷史數據

3.2.1歷史值

查看歷史數據值。

3.2.2歷史曲線

該界面顯示設備不同時間段對比的測溫分析報告。

4、系統管理

在界面上點擊【系統管理】按鈕，按鈕被點亮，進入系統管理功能模塊。該模塊主要是對系統進行設置。

4.1變量管理

變量主要分為：實際變量（點）、通道和設備狀態、內存變量、計算變量等，所有的變量都提供SCADA功能的屬性，歷史數據存儲時可以任意配置從1秒到0xFFFFFFFF秒的范圍，每個變量都可以獨立設置。還可以按條件存，只有滿足某些條件的時候，再存儲數據，否則不存儲。

4.2用戶管理

在二級菜單上點擊【用戶管理】按鈕，彈出用戶管理界面。可編輯部門、角色、用戶、角色權限和用戶權限。
采用樹形結構的管理方式，部門可任意建立（無限級），部門可以設置權限，人員隨便添加到各部門中，人員可以繼承部門的權限，權限可以自定義，滿足各種復雜情況下的權限管理，在固有權限中有人員控制設備的擴展功能，不同的人員可以配置控制不同的設備。

操作：
♦ 在左側功能導航樹雙擊【部門管理】節點，打開“部門管理”選項卡，可添加、修改、刪除部門。
♦ 在左側功能導航樹雙擊【角色管理】節點，打開“角色管理”選項卡，可添加、修改、刪除角色。
♦ 在左側功能導航樹雙擊【用戶管理】節點，打開“用戶管理”選項卡，在部門列表中選中需要添加用戶的部門，可添加、修改、刪除用戶。
♦ 在左側功能導航樹雙擊【角色權限】節點，打開“角色權限”選項卡，在角色列表中選中需要設置權限的角色，在權限列表中勾選對應的權限。
♦ 在左側功能導航樹雙擊【用戶權限】節點，打開“用戶權限”選項卡，在用戶下拉列表中選擇用戶，在角色列表中勾選用戶對應的角色，在權限列表中勾選對應的權限，用戶的權限為所屬角色的權限與用戶單獨的權限的交集。在設備列表中勾選用戶可操作的監控點，主要用于遙控，有權限才可以遙控。

4.3修改密碼

用戶可根據自己的需求自定義更換密碼。

4.4通訊管理

可以編輯通道、設備，查看通信源碼。數據采集支持串口方式、網絡方式（TCP/IP、UDP）、數據庫方式等，通道的類型和設備的通訊協議無關，任何的通訊協議都可以走不同的通道（要考慮協議的性能問題）。在同一個通道中，可以接入不同種類的設備（通訊協議不一樣，但物理層是一樣）。完善的通訊管理功能，除了可以看到收發源碼，還可以自動按點表的順便把收到的源碼進行分別對應顯示，不必在源碼中找對應的源碼。通道顯示源碼時，也可以運用過濾功能，把希望看到的設備的源碼顯示出來，其他設備的可以不顯示。

5、事件查詢

事件查詢主要是針對系統所提示故障信息及用戶操作失誤的記錄與提示，該功能模塊能夠通過界面提示框的方式，引起管理者的注意、為管理者在未知的情況下起提示并及時改正的功勞。
事件查詢分為最新事件和歷史事件。

5.1最新事件

啟動系統后，若有實時事件，界面右下方會彈出提示框，同時顯示最新的事件。點擊狀態欄，彈出實時事件界面。依據按事件類型顯示實時事件，事件數目。

5.2歷史事件

可以按事件類型、起始結束時間、設備、確認人查詢歷史事件。可將查詢出來的結果保存為文件，或直接打印。
