一、概述
RM-8000H（A）衛星同步時鐘綜合對時裝置,是采用先進的計算機檢測及控制技術而設計的一種時間基準系統.可為電力、煤炭、石油、電信、郵電等系統中需要標準時間尺度的繼電保護、調度自動化、綜合自動化、通信及其系統提供高精度的時間基準信號，可以滿足各種自動化設備對時間信號的要求。
采用模塊化積木式設計，可根據用戶需求靈活配置?？梢詥沃鲿r鐘使用；可以雙主時鐘互為備用使用； 采用進口GPS或北斗接收模塊，接收靈敏度高，支持雙模接收；
 接收天線安裝方便，信號接收可靠性高，全天候工作，能為用戶提供連續、實時的精確時間，不受天氣影響和使用地域條件的限制；
所有信號輸出口均經過光電隔離，抗干擾能力強；
 架裝式結構，2U標準機箱，安裝使用方便

二、技術指標
工作電源： 85V～265V AC/120V～370V DC
工作環境溫度：-5℃～＋45℃
工作環境濕度：5％～95％
瞬時斷電后重開機，小于等于20s。
位置未變，重開機，小于等于45s。
位置和時間變化重開機，小于等于90s。
本地第一次開機，小于等于90s。
時間精度：0.5μs
輸出端口特性：
---空接點C、E間外接電壓：Vce<250V
---空接點C、E間允許電流：Ice<50mA
時間信號的接收：
M12模塊，接收GPS衛星信號。
BD-6北斗模塊，接收北斗衛星信號。
 IRIG-B(DC)時碼（RS-422）對時信號。
模塊配置：
RM-8000H主時鐘共輸出IRIG-B(DC)40路；5塊輸出模塊。




衛星信號作為時標信號時輸出信號技術參數：


信  號 類  型	電平/ 空接點	準時沿	上  升 時  間	上升沿時 間準確度	脈  沖 寬  度
1PPS脈沖信號	TTL	上升沿	≤60ns	≤1μs	200ms
	空接點	上升沿	≤150ns	≤3μs	200ms
1PPM脈沖信號	TTL	上升沿	≤100ns	≤1μs	200ms
	空接點	上升沿	≤200ns	≤3μs	200ms
1PPH脈沖信號	TTL	上升沿	≤1μs	≤1μs	200ms
	空接點	上升沿	≤1μs	≤3μs	200ms
直流B碼信號	TTL	連續2個8毫秒的第2個脈沖的前沿		≤1μs
	422			≤1μs
交流B碼		斜率變化		≤20μs






三、部分與功能說明：

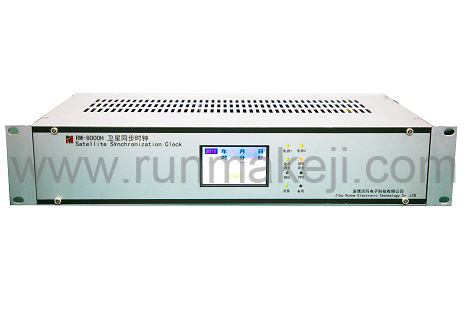

RM-8000H（A）主時鐘的外部結構采用2U機箱。

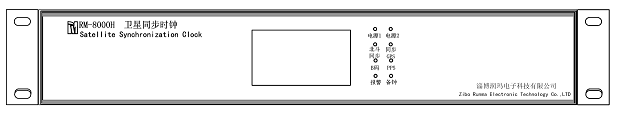

主時鐘前面板示意圖：



機箱的前面板有彩色觸摸顯示器和指示燈，顯示器顯示當前模式、接收到的衛星個數、時間等信息，指示燈顯示電源、同步、模式、秒訊、主鐘、故障等信息；

后面板示意圖：



總線式結構，后面板可插拔式輸入輸出模塊；
每臺機箱后面板配有2塊輸入模塊，2塊電源模塊，5塊輸出模塊和1個告警模塊；
和時標擴展裝置的連接方式：光纖（多模）。


>>點此返回
